Характеристики
- для применения в промышленности и гидравлики
- для сред с температурой от 0 до 125 ºС
- температурная компенсация в диапазоне от 0 до 100 ºС
- диапазон измерений от 0 – 1 до 0 – 600 бар
- различные варианты выходных сигналов
- для измерения абсолютного или избыточного давления
- встроенный демпфер для защиты от гидроударов и пульсаций давления в модели MBS 3250
- класс защиты корпуса IP65 или IP67
Метрологические и механические характеристики
Рабочая среда | Воздух, газы, жидкости (в т.ч масла) |
Тип измеряемого давления | Абсолютное/относительное |
Диапазоны измерений, бар | 0-10,0-16, 0-25, 0-40, 0-60, 0-100, 0-160, 0-250, 0-400, 0-600 |
Диапазоны допустимых температур рабочей среды, °C | От -40 до 125 |
Диапазон компенсированных температур, °C | От 0 до 100 |
Предел основной приведенной погрешности | ≤±0,5-1% диапазона измерений |
Дополнительная погрешность на изменение температуры окружающего воздуха | ±0,2% диапазона измерений/10 °C |
Время реакции, мс | Жидкость вязкостью <100 сСт | <4 |
Воздух и газы | <35 |
Предельное давление перегрузки (статическое) | 6-кратный диапазон измерений, но не более 1500 бар |
Давление разрыва чувствительного элемента | >6-кратный диапазон измерений, но не более 2000 бар |
Присоединение давления | MBS 3200 | G ¼”А, DIN 16288, G1/2 DIN16288, 1/4-18 NPT, ?-14NPT |
MBS 3250 | G3/8”А DIN 3852, G1/2 DIN16288, 1/4-18 NPT, M18x1.5-6g |
Материал частей, контактирующий со средой | Нержавеющая сталь AISI 316L |
Корпус | Нержавеющая сталь AISI 316L, класс защиты IP65 или IP67 (в зависимости от типа электрического присоединения) |
Виброустойчивость | синусоидальное воздействие | 25-2000 Гц с ускорением 20 g |
случайное воздействие | 5-1000 Гц c ускорением 7,5g |
Устойчивость к ударам | Удар 500g в течение 1мс в соответствии с IEC 60068-2-27 |
Масса, кг | 0,2-0,3 |

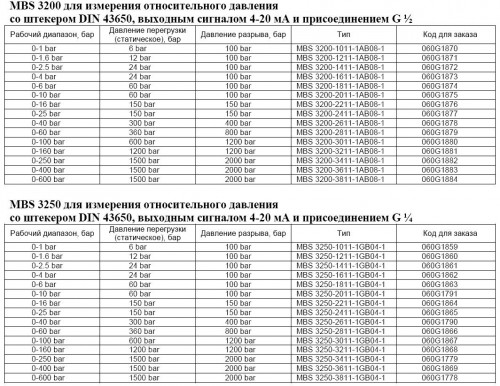

Номенклатура стандартных преобразователей
